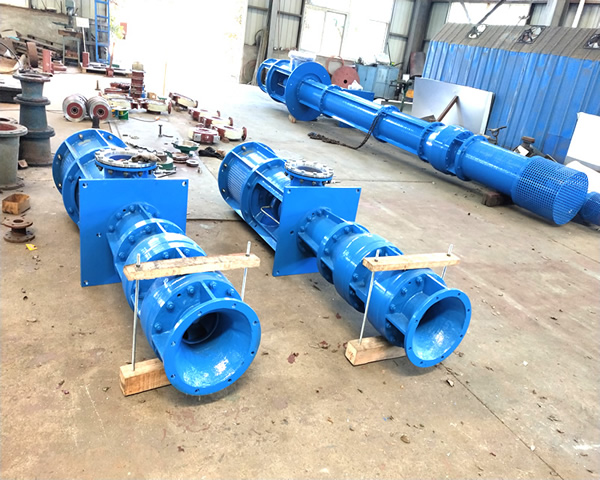

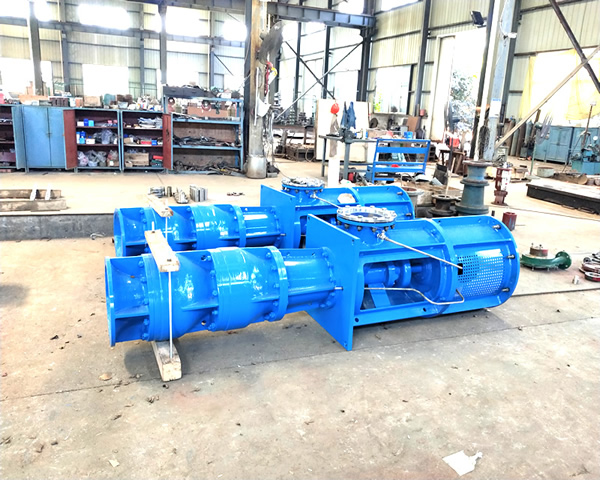

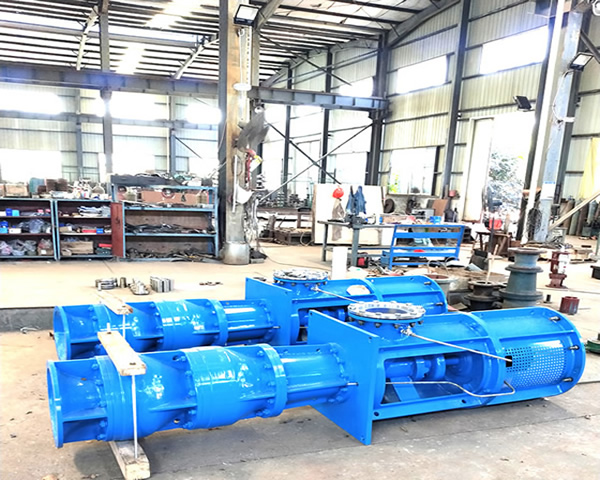

HLB系列立式长轴斜流透平泵

金属制品行业包括结构性金属制品制造、金属工具制造、集装箱及金属包装容器制造、不锈钢及类似日用金属制品制造等。随着社会的进步和科技的发展,金属制品在工业、农业以及人们的生活各个领域的运用越来越广泛,也给社会创造越来越大的价值。

在线订购
产品详情


HLB系列立式斜流泵

HLB系列立式长轴斜流透平泵是湖南立佳机械参考美国英格索尔-兰德公司、日本荏原制作所和德国KSB公司等先进技术并结合我国实际,取长补短、研究开发的节能立式长轴斜流透平泵产品,供输送温度低于55℃的清水、雨水、海水及污水等。适合于电厂作循环泵用,也可作钢铁厂、船埠等工业用水、城市供水引水工程和农田灌溉等用。

HLB系列立式长轴斜流透平泵性能范围

流量:Q=0.45  16.7m³/s

扬程:H=5.7  60m



HLB系列立式长轴斜流透平泵型号说明

示例:1400HLB-26A

      1400---泵吐出口管径(mm);

      HLB---立式斜流泵;

      26---泵设计点扬程(m);

      A---ABC……为叶轮切割顺序代号



HLB系列立式长轴斜流透平泵结构说明

1. 安装方式

单层基础:电动机与泵直联安装在一个基础层上,泵吐出管可布置在泵基础层之下,也可布置在基础层之上。

双层基础:电动机与泵安装在各自的基础层之上,泵吐出管在两基础层之间。

2. 泵分为不可抽出式和转子(包括导叶体)或泵整体可抽出式两种。

3. 泵叶轮分为离心整体叶轮或斜流式整体叶轮,双金属整体叶轮和组合叶轮等。

4. 泵的轴向力由电机的止推轴承承受,也可根据需要设计成由泵本身的止推轴承来承受。

5. 泵的轴承为橡胶(耐磨、耐蚀、耐海水橡胶)导轴承,也有在驱动端(联轴器下方)采用滚动轴承。泵轴通常设置护管,护管内充有洁净的压力水,用于导轴承的润滑和冲洗,压力水量可有流量继电器控制以防缺水损坏轴承。

当泵用于输送污水或含有颗粒的水时,导轴承端设有停车自动轴封装置,以防停机后介质进入轴承内。

6. 输送海水的泵,除采用耐海水电化腐蚀的材料外,还采用动电阳极法或外部电源法阴极保护装置,以防止泵零件的电化腐蚀。

7. 泵通过刚性或弹性联轴器由电机直接驱动。

8. 泵吸入锥管由通常的喇叭形和改进的椭圆形两种。



HLB系列立式长轴斜流透平泵主要零件材料

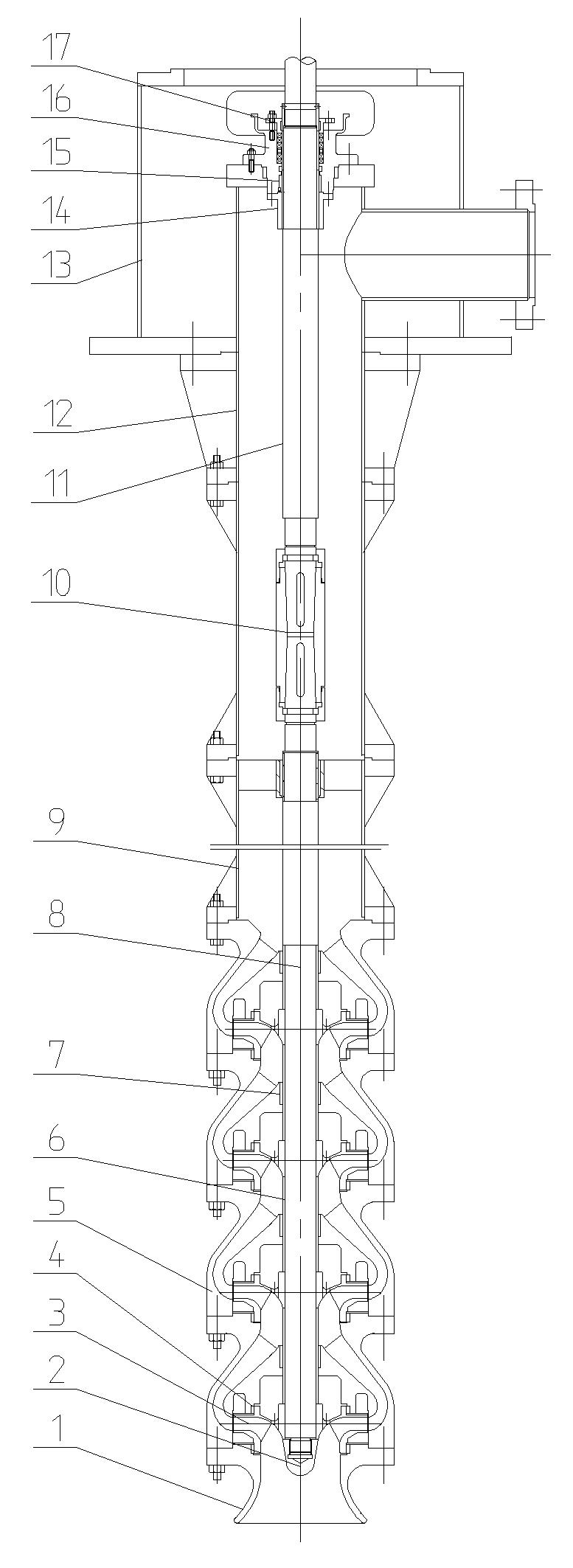

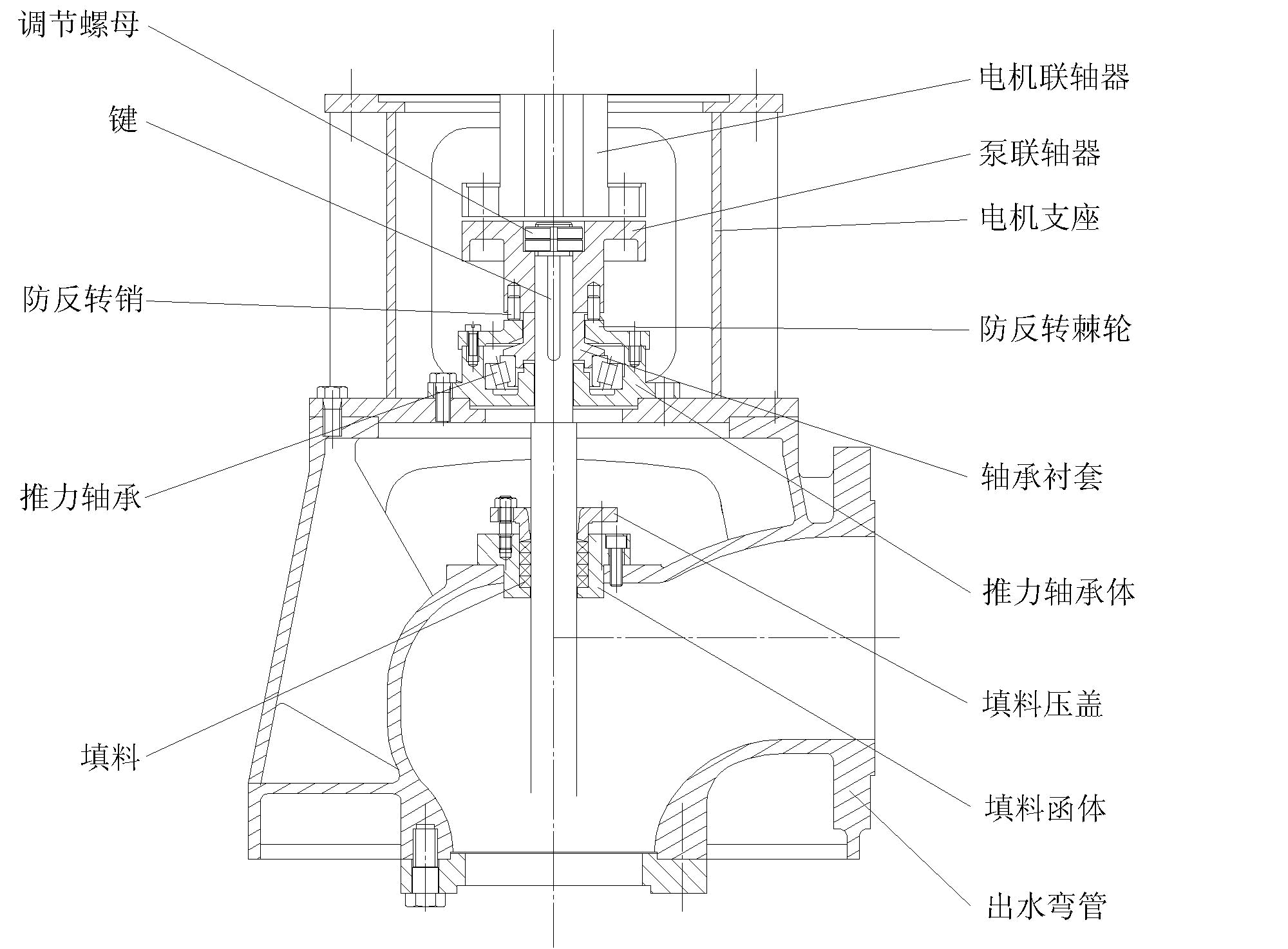

HLB系列立式长轴斜流透平泵剖面图
